Настолько ли жесткий твой жесткий диск?
Предел прочности, военные стандарты и эффект яичной скорлупы!
Мы тут собрались и решили немного покопаться в исследованиях и доках... И наконец-то измерить, ту самую точку G-невозврата! При достижении которой, о шансах восстановления данных обычно уже не принято говорить, но можно помечтать!
Ты чего надулся?!
А я в таком состоянии постоянно и ничего!
Ближе к телу или делу!

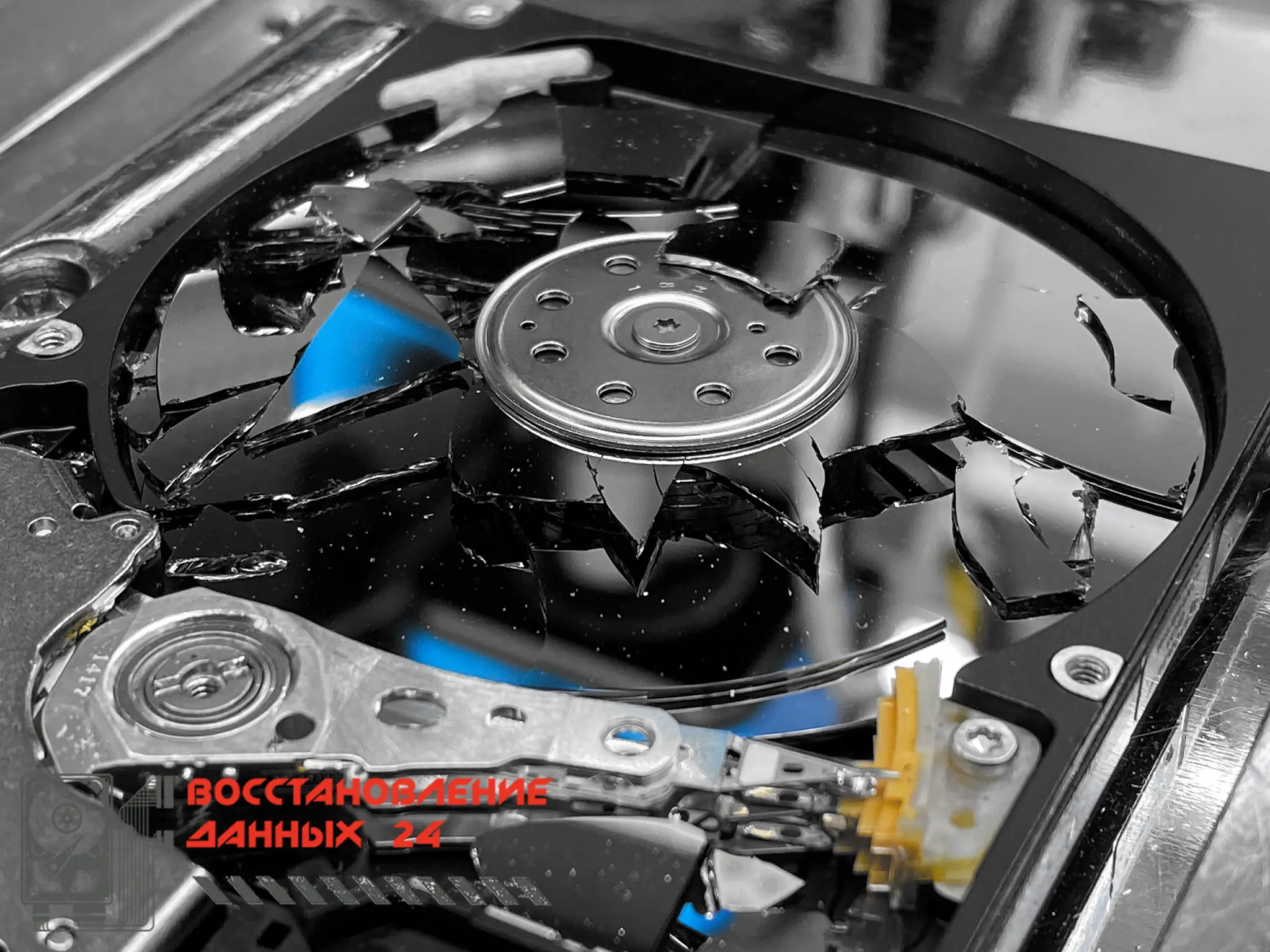

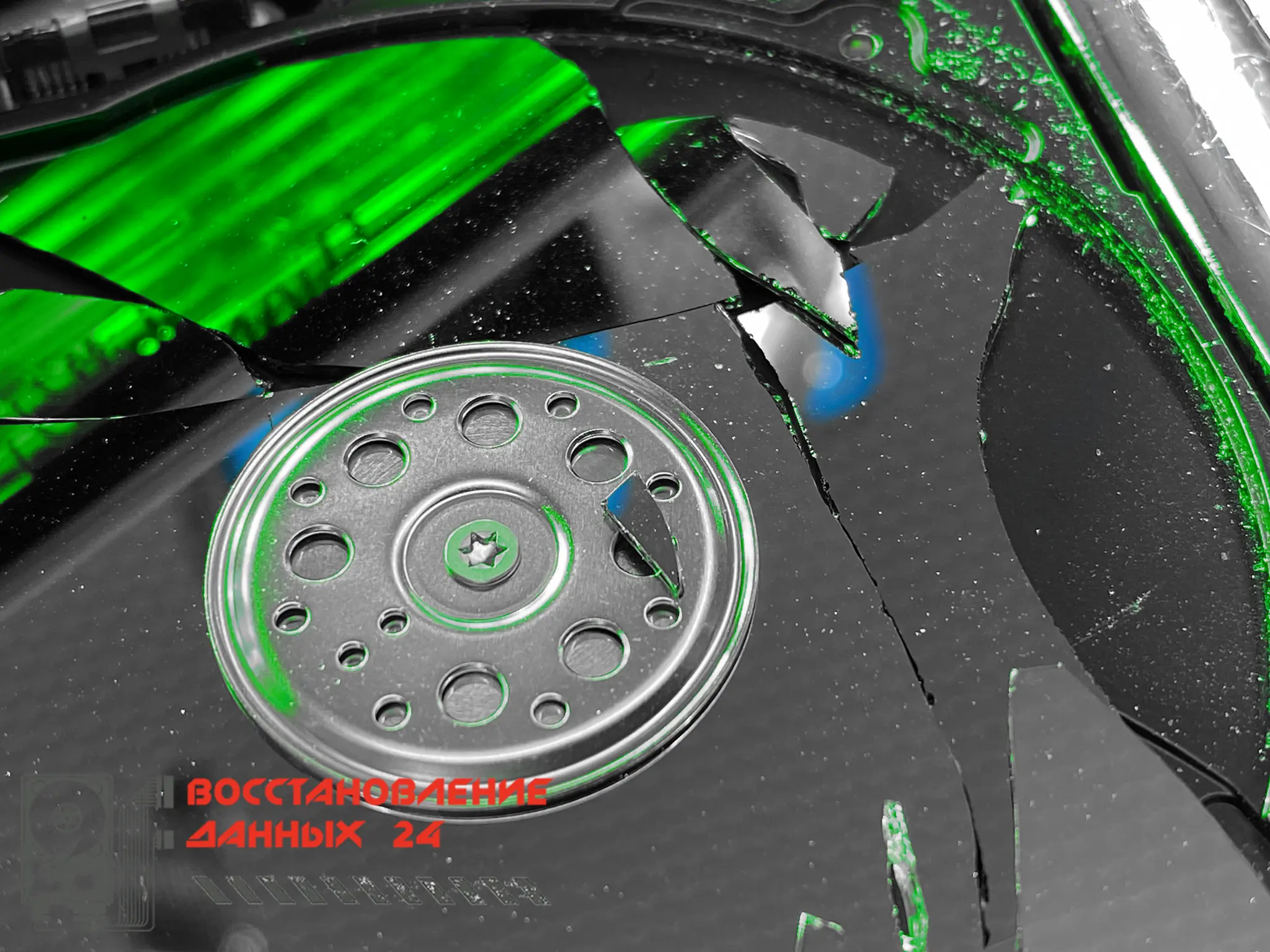

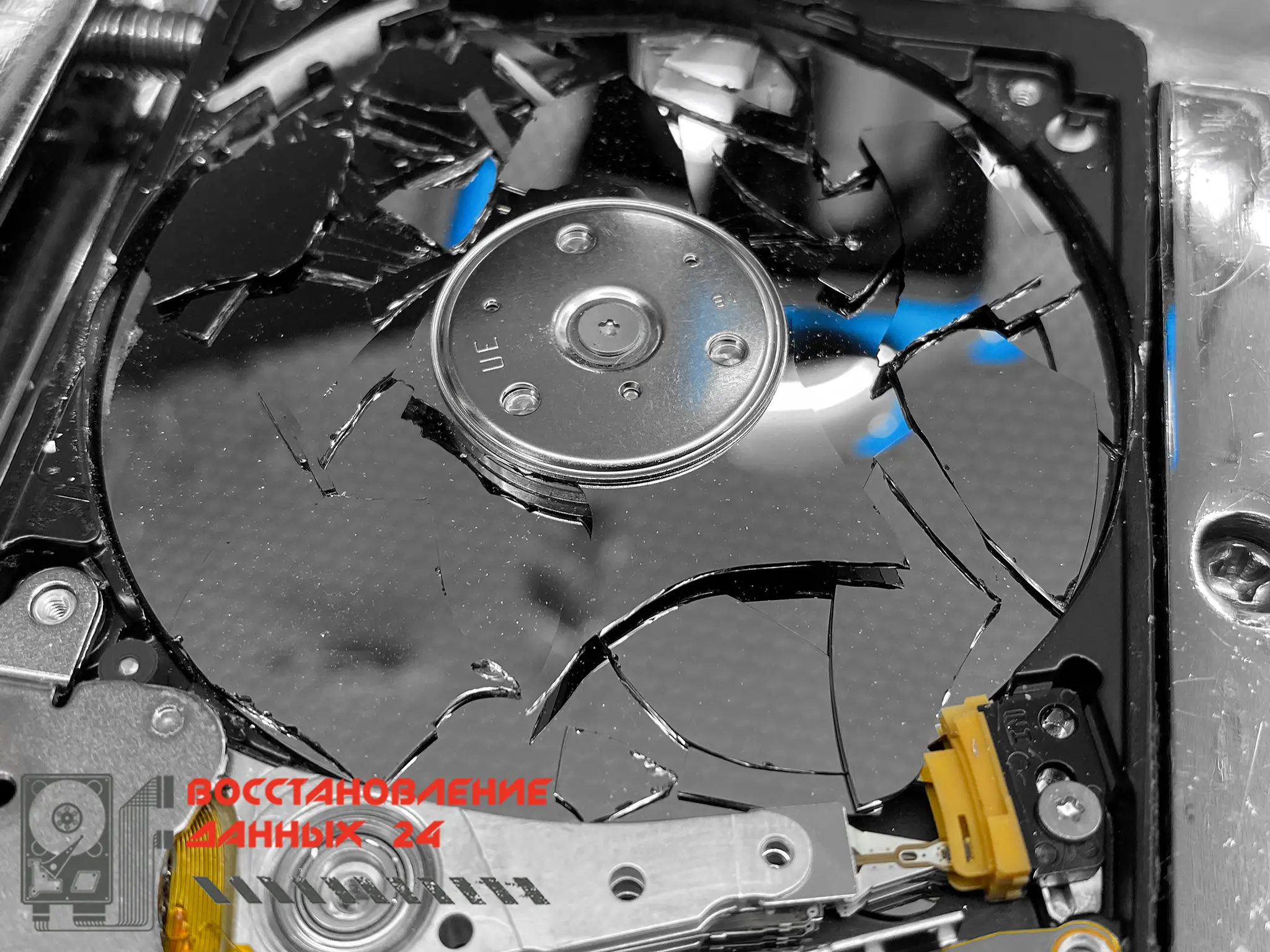

Может ли ваш диск лопнуть?
Краткий ответ: Если он 2.5-дюймовый?! Да, может! Так же, как и ваш керамический нож, упавший на прошлой неделе со стола.
Пластины большинства 2.5-дюймовых накопителей изготавливаются из специальных стеклокристаллических материалов (glass-ceramics substrate), ситаллов. Они достаточно жесткие:
- Твердость по Виккерсу (HV): 520-700
- Твердость по Кнуппу (HK): 600-650
- Нанотвердость (по индентору Берковича): 7-7.5 ГПа
Для сравнения, ваш керамический нож из диоксида циркония тверже: 1100-1250 HV (1000-1200 HK, 11-13 ГПа), но суть не в этом. Благодаря этим свойствам пластины получаются тонкими, жесткими и с низким коэффициентом теплового расширения. Это идеальная подложка для нашего «слоеного пирога», который в дальнейшем становится либо хранилищем, либо могилой для ваших данных.
Анатомия хрупкости:
Что означают эти цифры?
Прежде чем говорить о падениях, давайте разберемся с терминами. В интернете часто путают твердость, жесткость и ударную прочность.
- Твердость это сопротивление материала царапинам и вдавливанию. Именно её мы измерили в HV и ГПа выше. У стеклокерамики она высокая, но до керамического ножа не дотягивает.
- Жесткость (модуль сдвига) это сопротивление деформации (кручению, сдвигу). И вот тут наши пластины показывают себя молодцами: их модуль сдвига составляет 26–32 ГПа.
Важно: Это не твердость, а жесткость. Для сравнения: у алюминия модуль сдвига ~26 ГПа, а у стали ~80 ГПа. То есть наши пластины жесткие, как алюминий, но при этом хрупкие, как стекло. Именно это сочетание жесткость плюс хрупкость и делает их идеальной, но опасной основой для накопителей.
Стеклокерамика лидирует по твердости, термостабильности и малому весу, но уступает металлам только в ударной вязкости (хрупкость).
Более наглядного графика, я думаю не найти. Чем больше площадь фигуры, тем лучше сочетания свойств нашей подложки. Стеклокерамика сбалансированный профиль с акцентом на твердость и термостабильность; Алюминий легкий и вязкий, но мягкий; Сталь жесткая и вязкая, но тяжелая.
Интересный факт: В патентах производителей стекла (например, HOYA) используется понятие «индекс хрупкости» (B = Hv / Kc). Он показывает, что для хорошей подложки нужно не просто высокое сопротивление царапинам (Hv), но и высокая вязкость разрушения (Kc) - способность не трескаться! В идеале индекс хрупкости должен быть ≤ 12 мкм⁻¹/² во влажной среде и ≤ 7 мкм⁻¹/² в сухой. Именно это сочетание и дает те самые 300–400 G, которые выдерживает сама пластина, но не весь диск в сборе.
Кстати, к схожим выводам приходят и другие производители. Например, в патентах Asahi Glass Company (AGC) - главного конкурента HOYA на рынке стеклянных подложек. Также уделяется внимание показателю модуля упругости (Young's modulus) на уровне не менее 81 ГПа, что подтверждает необходимость высокой жесткости для противостояния деформациям при вращении. Кроме того, AGC фокусируется на технологичности производства и лазерной обработке поверхности для улучшения скольжения головки.
Реальный предел:
Cколько G выдерживает диск?
А теперь переходим к самому интересному - к ударным нагрузкам. Забудьте про ГПа, здесь мы говорим о G (кратных ускорению свободного падения). Это та самая перегрузка, которую испытывает диск при ударе. Здесь есть три важных уровня, которые нельзя путать:
От G к сантиметрам: полная картина
Эквивалентная высота падения (плашмя)
Шкала G - перегрузка при ударе. Шкала Δt - длительность импульса. Чем короче удар (меньше мс), тем выше перегрузка.
Как читать график: верхние полосы - ударопрочность в G, средняя шкала - связь G с длительностью импульса (Δt), нижняя таблица - эквивалентная высота падения для разных поверхностей. Чем короче удар (меньше мс), тем выше перегрузка.
Важно: это цифры для идеального удара плоскостью.
В реальности диск падает ребром или углом и разрушающая нагрузка возрастает в разы.
Обратите внимание на пропорции. Три уровня ударопрочности (300–400, 800–1000 и 60–70 G) кажутся большими цифрами, но на шкале до 3000 G они занимают всего 13%, 33% и 2% соответственно. Всё остальное пространство справа (1000–3000 G) - это «красная зона», где диск гарантированно выходит из строя.
Почему важна длительность импульса (Δt). Перегрузка при ударе обратно пропорциональна времени торможения: чем короче удар (меньше миллисекунд), тем выше G. При 0.67 мс даже 2000 G становится реальностью - а это уже смертельно для любого диска.
Связь с сантиметрами. Нижняя таблица переводит абстрактные G в понятные сантиметры для разных поверхностей. Один и тот же диск может разбиться при падении с 1 см на бетон, но выжить при падении с 15 см на ковролин - всё дело в том, как поверхность растягивает удар во времени.
Почему так. Бетон даёт Δt ≈ 0.5–1 мс (жёсткий удар), а ковролин - Δt ≈ 3–5 мс (мягкий удар). Разница в 5 раз по времени - и в 5 раз по перегрузке.
Итог: ударопрочность - это не просто цифра в G. Это произведение высоты падения, жёсткости поверхности и состояния диска (включён/выключен). Именно поэтому производители указывают длительность импульса в даташитах - без неё цифры в G бессмысленны.
Военные стандарты:
Иллюзия защиты?!
А как же заветные надписи MIL-STD-810G на коробках? Что это такое?! Это не «сертификат Пентагона», а руководство по проведению испытаний. Производитель сам выбирает, какие из 29 методов он будет применять и как интерпретировать результаты. Самый популярный тест MIL-STD-810G, Метод 516.6, Процедура IV (Транспортное падение):
- Диск в выключенном состоянии роняют 26 раз на 5-сантиметровую фанеру, лежащую на бетоне.
- Высота падения - 122 см.
Ирония: Часто производители пишут «тестировалось по стандарту», а не «сертифицировано». Потому что настоящей военной сертификации для потребительских дисков не существует. Это как надпись на заборе - читать можно, но за истину не принимать.
А что насчет остального мира?! Как мы выяснили, MIL-STD-810 это американский стандарт. Но, может быть, в Европе, Китае или России есть обязательные требования к ударопрочности дисков? Может, где-то производителей заставляют делать диски прочнее?
Все требования к электронике в мире делятся на три уровня и только в одном из них вообще упоминаются удары:
Тут самое важное, чтобы не ударило током! Это обязательные требования. Без них диск не пустят на рынок!
Вывод для читателя: Государство заботится о том, чтобы диск не ударил током и не создал помех для других устройств.
О том, чтобы он не разбился при падении, не заботится никто.
В этом разделе важно, чтобы не отравил природу! Без соответствия этим нормам диск не продадут.
Вывод для читателя: Государство заботится о том, чтобы диск не отравил природу свинцом и ртутью.
О том, чтобы он не разбился при падении - по-прежнему никому нет дела.
Как испытывать, но добровольно и не гарантия! Производитель сам решает, тестировать или нет.
Вывод для читателя: Даже там, где про удары что-то есть - это методика, а не гарантия.
Производитель может её использовать, а может и нет.
Именно поэтому на коробках пишут «тестировалось по MIL-STD-810G», а не «сертифицировано».
Главный парадокс: ни одно государство в мире не обязывает производителя делать жесткие диски ударопрочными.
Все обязательные стандарты - про безопасность и экологию. А ударопрочность, это добровольная инициатива производителя!
Именно поэтому реальные цифры ударопрочности (60–70 G для включенного, 800–1000 G для выключенного) есть только в
даташитах производителей Seagate, Western Digital, Toshiba. Ни один государственный стандарт таких цифр не устанавливает.
Эффект яичной скорлупы:
Почему броня не спасает?
А теперь к главному парадоксу. Верхний слой пластины - это DLC (алмазоподобный углерод). Его твердость достигает 40-60 ГПа (это почти как у алмаза!). Сверху на него наносят смазку из перфторполиэфира (PFPE).
Вопрос: Если пластина покрыта почти алмазной броней, почему она бьется?
Ответ: Это и есть эффект яичной скорлупы.
- DLC-слой это защита от царапин и износа, он не дает головке поцарапать магнитный слой.
- Но он не поглощает энергию удара. При падении вся сила приходится на хрупкую стеклянную подложку. Если подложка треснет, DLC-пленка просто повторит её рельеф и треснет вместе с ней.
Толщина DLC-слоя всего 4–30 нанометров. Это в тысячи раз тоньше волоса. Как яичная скорлупа: она твердая, но её легко раздавить.
Инструментальное подтверждение:
Производитель аналитического оборудования Thermo Fisher Scientific опубликовал техническую заметку, в которой пластина жесткого диска была проанализирована с помощью XPS (рентгеновская фотоэлектронная спектроскопия). Было выполнено 230 циклов травления
и снято 230 обзорных спектров, что позволило идентифицировать 14 элементов в 7 главных компонентах. Структура подтверждена: стеклянный субстрат → буферный слой (Ni, Ta) → магнитные слои → защитный углеродный слой → смазка.
ULVAC-PHI также опубликовала XPS-профили, показывающие ультратонкие защитные слои (толщиной в единицы нанометров). А Hiden Analytical использует SNMS (спектрометрия нейтральных частиц) для анализа слоистой структуры с высоким разрешением по глубине.
Это лишний раз доказывает: DLC-слой и смазка не выдумка, а реальные слои толщиной в единицы нанометров. И именно их тонкость делает их беспомощными против удара.
Атомно-процентный профиль XPS
Реконструкция Figure 4 из Application Note Thermo Fisher AN0124
Что показывает график: послойный состав жесткого диска, полученный методом XPS. Каждая линия - отдельный химический элемент. Верхние 10 нм - смазка и DLC-покрытие, 20–40 нм - магнитный слой, 50–80 нм - буфер Ni/Ta, а глубже 100 нм - стеклянный субстрат.
Смазка PFPE (перфторполиэфир, ~10–12 нм). Сверхтонкий слой (1–2 нм) фторсодержащего полимера поверх DLC. Снижает трение между головкой и диском. PFPE термически стабилен до ~170 °C. Выше — начинает разлагаться. При контакте с Al₂O₃ (из материала слайдера) разложение ускоряется: оксид катализирует распад C-O-связей в концевых группах молекул. Наличие кислорода на скорость разложения не влияет.
DLC-покрытие (алмазоподобный углерод, ~0–10 нм). Это «броня» диска - аморфная углеродная плёнка с высокой твёрдостью (до 40–60 ГПа). Она защищает магнитный слой от царапин и коррозии, но хрупкая и не поглощает энергию удара. Толщина всего несколько нанометров, поэтому даже микроскопическая царапина может стать точкой разрушения.
Магнитный слой (12–40 нм). Кобальт (Co), платина (Pt), хром (Cr). Именно здесь хранятся ваши данные.
Буфер Ni/Ta (40–90 нм). Никель (Ni) и тантал (Ta). Нужен, чтобы структура стекла не влияла на кристаллическую ориентацию магнитных слоёв.
Стекло (90+ нм). Кремний (Si), алюминий (Al), натрий (Na), калий (K), цирконий (Zr). Это подложка - хрупкая основа всего «пирога».
Важно: это данные для 3.5-дюймового диска со стеклянным субстратом. В 2.5-дюймовых моделях субстрат - стеклокерамика, но принцип тот же.
А теперь представьте: вся эта сложная структура толщиной меньше 100 нанометров лежит на хрупком стекле. Как яйцо: скорлупа твёрдая, но содержимое хрупкое. Удар разрушает не DLC-плёнку, а стекло под ней.
Реальный вес:
Корпуса и акселерометры

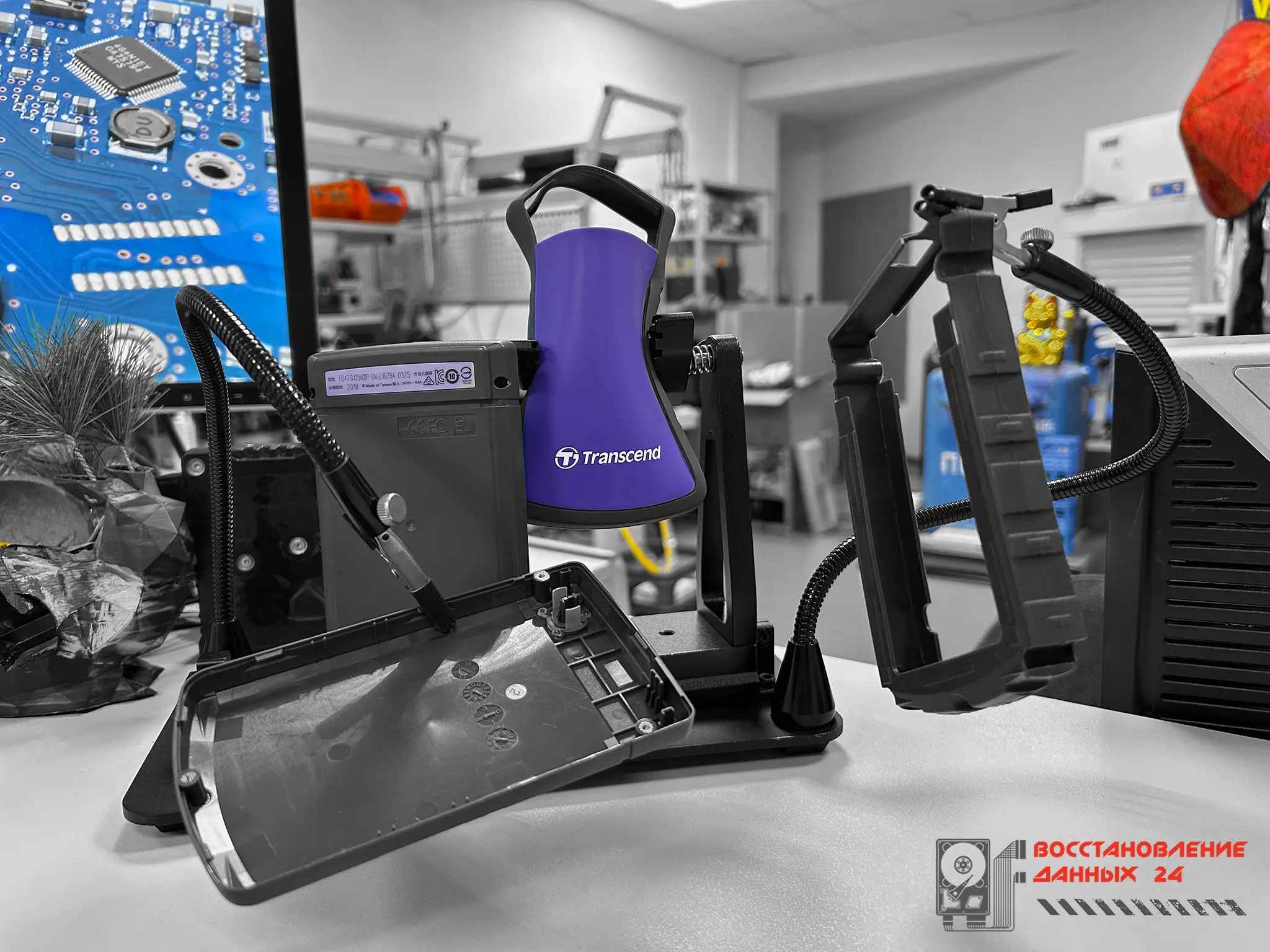

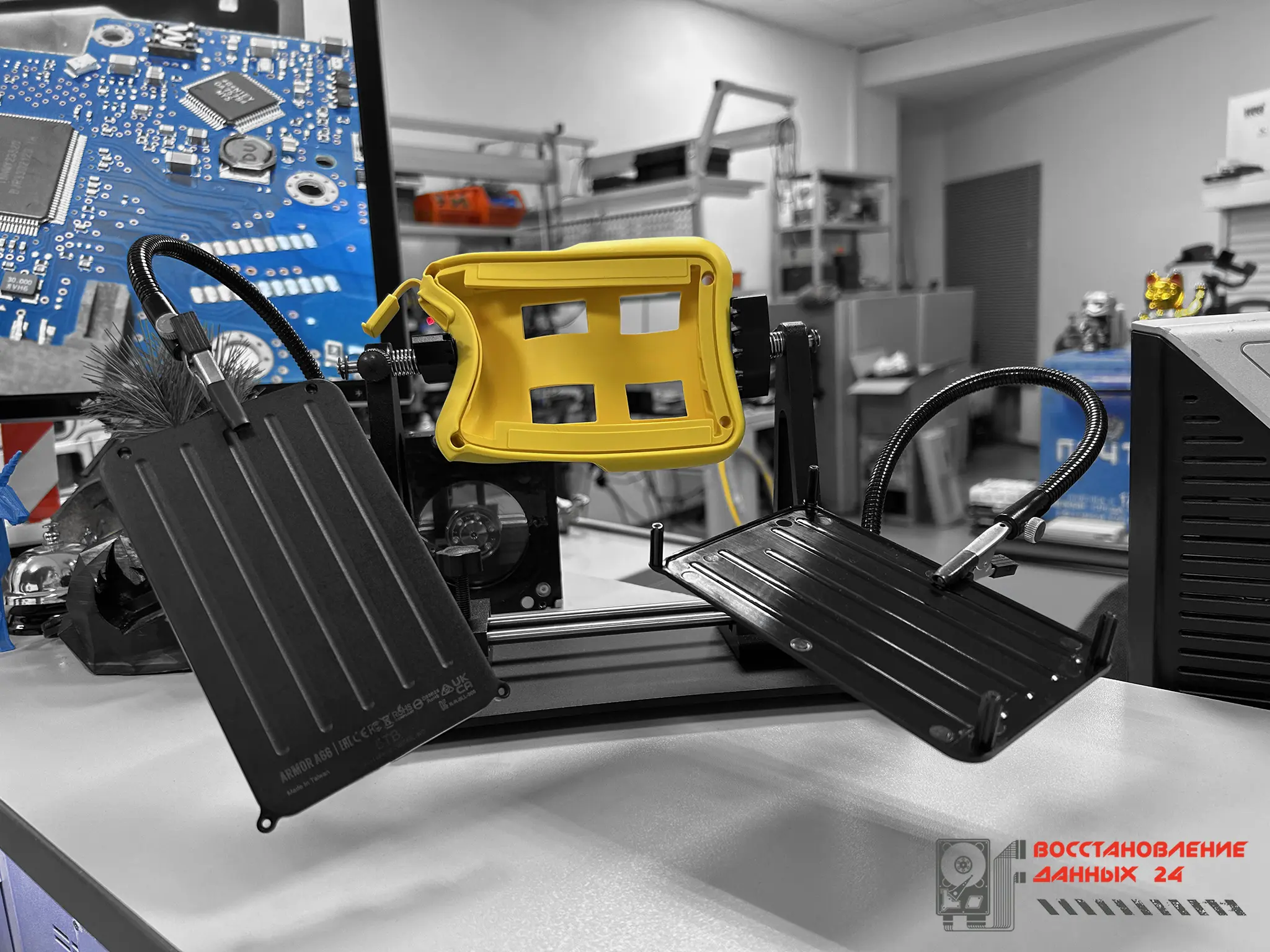

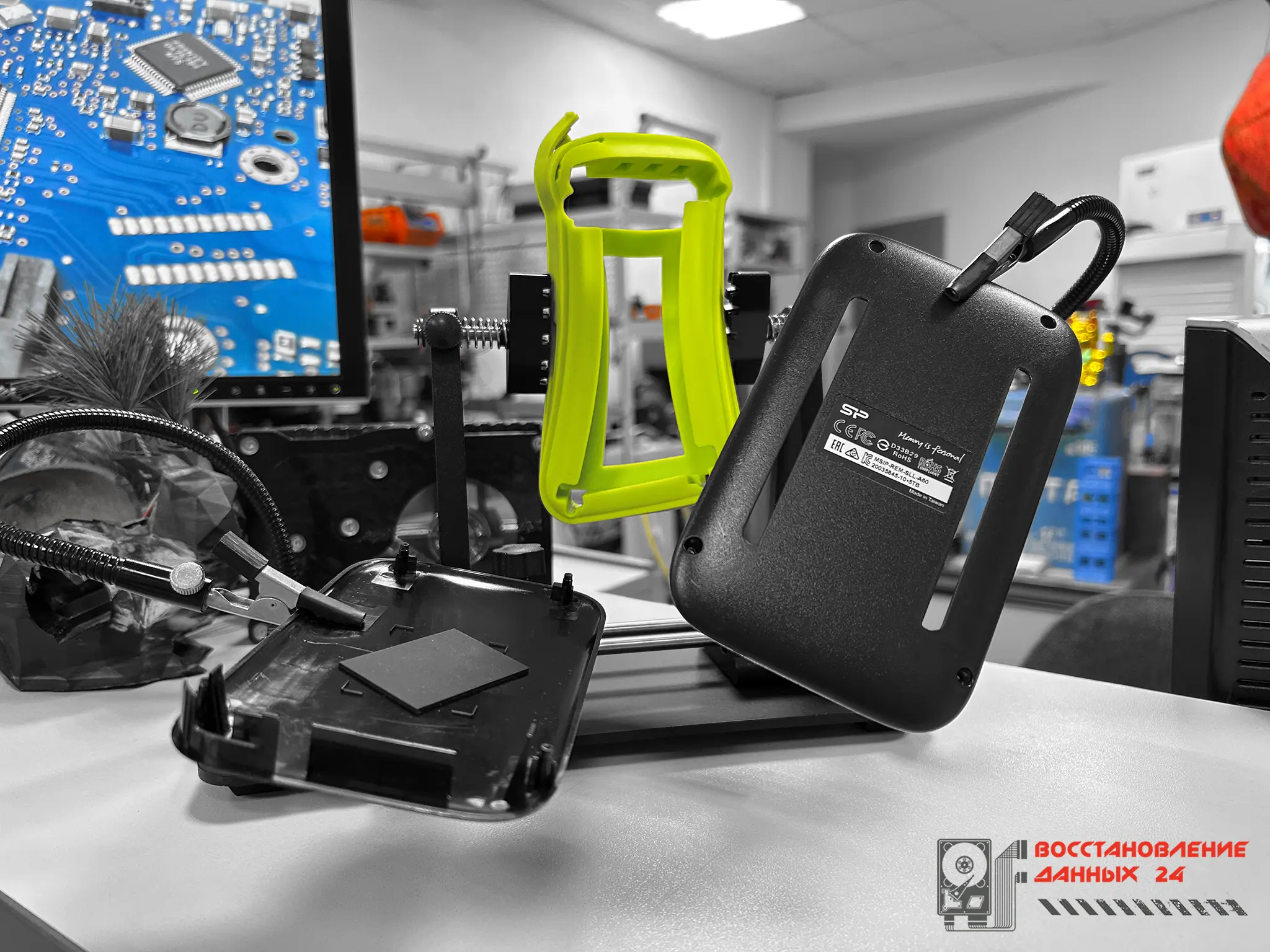

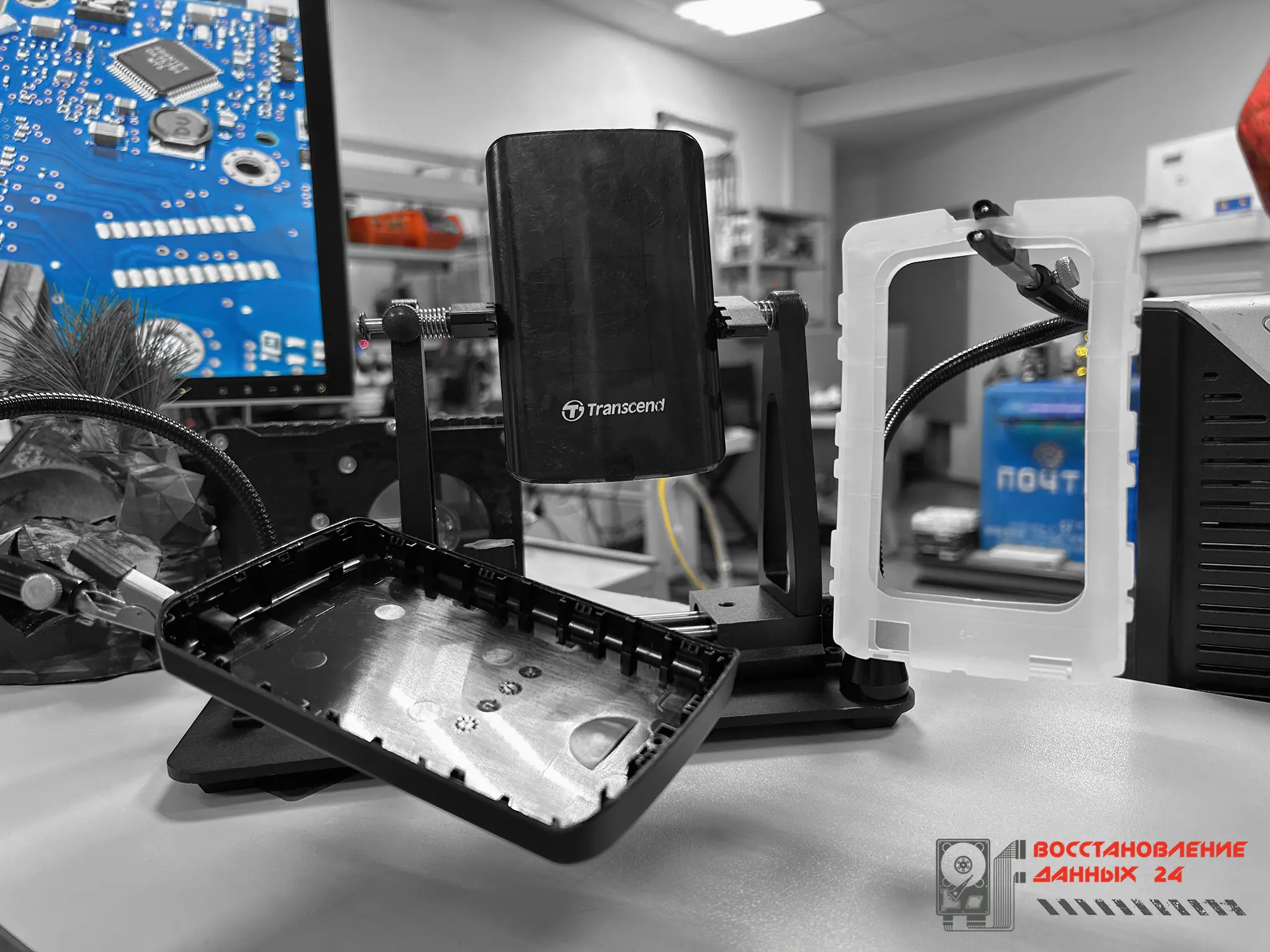

Производители внешних дисков (ADATA, LaCie, Transcend) пытаются спасти ситуацию с помощью:
- Силиконовых корпусов - они гасят удар, увеличивая время его импульса (Δt).
- Акселерометрических датчиков - они «паркуют» головки при обнаружении свободного падения.
Но даже это не панацея. Производители четко пишут в гарантии:
«Гарантия не распространяется на повреждения, возникшие в результате несчастного случая, ненадлежащего использования, небрежного обращения, механического воздействия (ударов, падений)...»
То есть, уронил = сам себе буратино.
Сводная таблица: кто что обещает
Что это значит для вас: даже самый защищенный корпус не спасет от удара углом или падения во включенном состоянии. Это страховка от случайностей, а не бронежилет.
Горечь вина:
Мифы и факты
Итог: ударопрочность это не просто цифра в G. Это произведение высоты падения, жёсткости поверхности и состояния диска. Именно поэтому производители указывают длительность импульса в даташитах - без неё цифры в G бессмысленны.
Заключение:
Чудес не бывает!
Подведем итог. Цифры твердости, модули сдвига и военные стандарты это интересно, но на практике все сводится к простым правилам:
- Берегите диск. Самый надежный диск тот, что лежит на столе и к которому не прикасаются.
- Не проверяйте защиту на прочность. Производители тестируют в идеальных условиях, а ваша жизнь не лаборатория.
- Делайте бекап. Даже самый защищенный диск может умереть от падения с 10 см, если упадет углом. Бекап спасет ваши данные.
- Берите корпус с акселерометром, но не верьте в чудеса. Это дополнительная страховка, а не бронежилет.
- Не роняйте включенный диск. Даже на ковер. Лучше сначала выключить, потом переставить.
Главный закон гравитации для жестких дисков: Она работает всегда. Ваша задача сделать так, чтобы ей не представился шанс.
Источники и материалы:
Откуда мы это взяли?
Статья основана на патентах, научных публикациях, стандартах и даташитах производителей. Ниже полный список.
Патенты производителей стеклянных подложек
- HOYA US 8,697,592 B2 - Glass Substrate for Information Recording Medium
- Asahi Glass US 5,861,196 A - Laser Texturing a Glass or Glass-Ceramic Substrate
Научные публикации и технические заметки
- Spectroscopy Online (2016) - Compositional Depth Profiling of Hard Disks by GD-AES
- Thermo Fisher Scientific - XPS Analysis of a Hard Disk Platter (AN0124)
- ULVAC-PHI - Magnetic Media Depth Profiles
- Hiden Analytical - SNMS Depth Profiling of Layered Structures
Международные и национальные стандарты
- США (военные) - MIL-STD-810G, Method 516.6
- США (FCC) - FCC Part 15
- США (шифрование) - FIPS 140-2 / FIPS 140-3
- США (уничтожение) - NIST SP 800-88
- США (испытания) - ASTM F2592
- Россия / ЕАЭС - ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016
- Россия - ГОСТ 27830-88, ГОСТ Р 59299-2020
- Китай - GB/T 12628-2008
- Япония - JIS K6253
- Европа - RoHS 2011/65/EU, CE (LVD, EMC)
Даташиты производителей HDD
- Seagate - Product Manuals (Operating / Non-Operating Shock)
- Western Digital - Product Specifications
- Toshiba - HDD Datasheets
Даташиты производителей внешних дисков
Важно: все данные в статье из открытых источников. Мы не проводили собственных испытаний, а анализировали то, что опубликовали производители, лаборатории и патентные ведомства.
